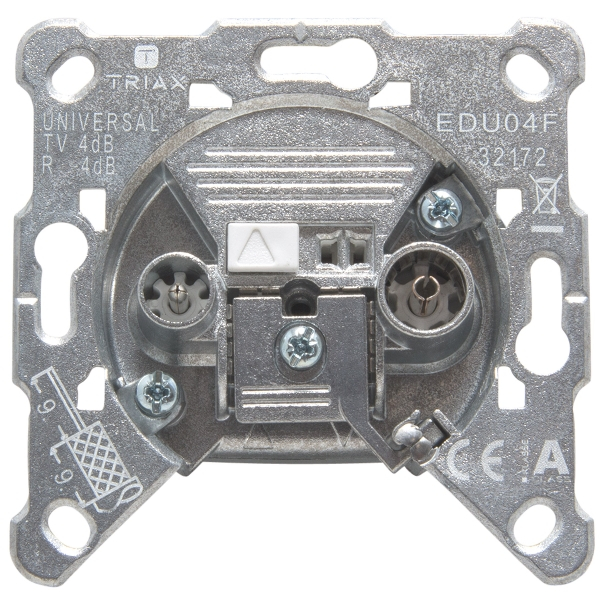

Triax EDU 04F 2-Loch Breitband Einzeldose
Triax EDU 04F 2-Loch Breitband Einzeldose
Triax EDU 04F 2-Loch Breitband Einzeldose

Triax EDU 04F 2-Loch Breitband Einzeldose

Art.Nr.:
5702663061118
3-7 Tage 3-7 Tage
10,25 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

Produktbeschreibung:

EDU 04 F - 2 Loch Super-Breitband-Dose

Universal-Einzeldose mit durchgängigen Frequenzbändern für TV/RF und Sat,

  • geeignet für BK- und SAT-ZF-Hausverteilanlagen
  • 2 gleichberechtigte Auslässe für diverse Endgeräte
  • rückkanaltauglich
  • Einzeldose für entkoppelte Stichleitungen vom Etagenabzweiger oder Multischter bzw. LNC, fernspeisetauglich über TV-Auslass.

Spezifikationen

Bestellinformationen
EAN Nummer 5702663061118
Schirmung
Schimrdämpfung @ 30-300MHz ≥ 95.0 dB
Schirmdämpfung @ 300-470 MHz ≥ 90.0 dB
Schirmdämpfung @ 470-1000 MHz ≥ 85.0 dB
Schirmdämpfung @ 1000...2400 MHz ≥ 65.0 dB
Eigenschaften
Type EDU
Antennendose Typ Enddose (stick/einzel)
Frequenzbereich
Frequenzbereich TV 5...2150 (2400) MHz
Frequenzbereich RF 5...2150 (2400) MHz
Dämpfung
Durchgangsverlust IN-FM 4.0 dB
Durchgangsverlust IN-TV 4.0 dB
Durchgangsverlust IN-RF 4.0
Entkopplung
Entkopplung TV-FM 20.0 dB
Rückflussdämpfung
Rückflussdämpfung Eingang 10.0 dB
Rückflussdämpfung FM 18.0...12.0 dB
Rückflussdämpfung TV 18.0...12.0 dB
Elektrische Daten
Impedanz/wellenwiederstand 75 Ω
Algemeine Daten
Abschirmungseffizienz EN50083-2 (Class A+10dB)
DC Durchgang TV Ja (max. 24VDC / 0.5A)
MTBF (mittlere Betriebsdauer zwischen Ausfällen) >1.000.000 Stunden
Betriebstemperatur -25...55 °C
Lagerungstemperatur -25...55 °C
Temperatur - Transport -40...70 °C
Anschlüsse
TV-RF-SAT-Data 2-Loch Universal IEC Stecker/Buchse
Anschlusstyp EIN-AUS Spring Clamp Termination
Anschlusstyp TV IEC-Stecker
Anschlusstyp RF IEC-Buchse
Zulässige Kabelabmessungen - Innenleiter 0.58...1.15 mm
Zulässige Kabelabmessungen - F-buchse 0.6...1.13
Zulässige Kabelabmessungen - Aussenleiter 3.7...5.8 mm
Zulässige Kabelabmessungen - Mantel 4.5...7.2 mm
Mechanische Daten
Auszugskraft - Innenleiter 1(Ø) > 25 @ 0.75mm N/mm2
Auszugskraft - Innenleiter 2 (Ø) > 50 @ 1.13mm N/mm2
Material Zinkdruckguss
Abmessungen Produkt (H x T x B) 70.6 x 70.6 x 21.9 mm
Verpackungs menge 10
Bruttohöhe 0,040 m
Bruttobreite 0,070 m
Bruttotiefe 0,070 m
Nettogewicht 0,096 kg
Gewicht Verpackung 0,010 kg
Gewicht 0,106 kg
