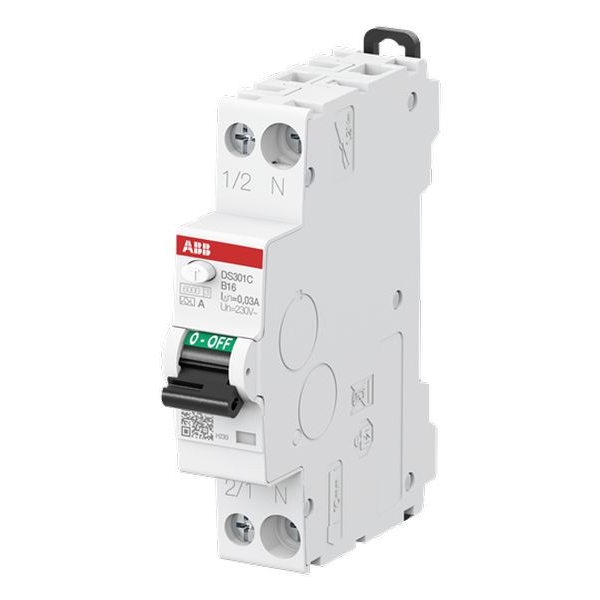

ABB DS301CA-B16/0,03 FI/LS Schalter 6kA 1TE
ABB DS301CA-B16/0,03 FI/LS Schalter 6kA 1TE
ABB DS301CA-B16/0,03 FI/LS Schalter 6kA 1TE

ABB DS301CA-B16/0,03 FI/LS Schalter 6kA 1TE

Art.Nr.:
8012542359852
2 Wochen 2 Wochen
44,20 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.


Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Gewicht 0,13
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 17.6 mm
Bemessungsstrom 16 A
Bemessungsspannung 240 V
Auslösecharakteristik B
Bemessungsisolationsspannung Ui 500 V
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 1
Frequenz 50 Hz
Anzahl der abgesicherten Pole 1
Mitschaltender Neutralleiter ja
Bemessungsabschaltvermögen nach IEC 60947-2 6 kA
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 10 mm²
Polzahl (gesamt) 1
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA
Abschaltcharakteristik unverzögert
Bemessungsabschaltvermögen nach EN 61009 6 kA
Hersteller-Info
Hersteller-Info

Hersteller:

ABB Asea Brown Boveri Ltd
Affolternstr. 44
CH-8050 Zürich
Switzerland

Tel. +41 43 317 7111
eMail: info.stotz@de.abb.com
Web: https://www.abb.com





Installationshinweis gemäß § 13 NAV

Bei nicht steckerfertigen elektrischen Geräten oder Bauteilen dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung. Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
