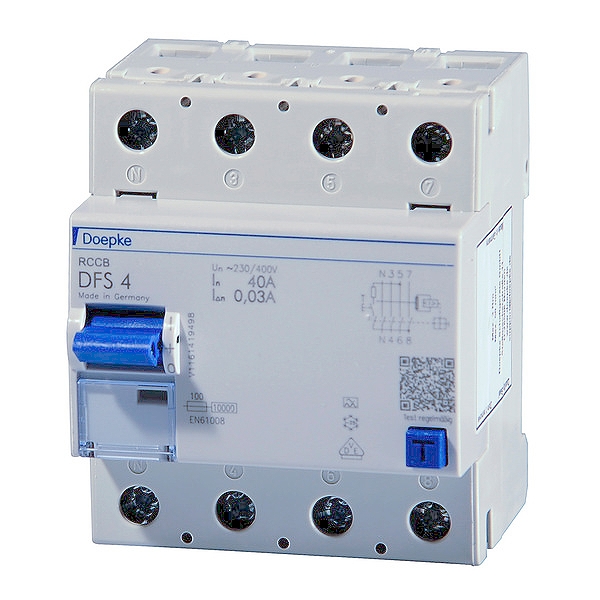

Doepke DFS4 063-4/0,03-B SK FI-Schalter Allstromsensitiv

Doepke FI Schutzschalter 4-polig 63/0,03A Allstromsensitiv. Die FI - Schutzschalter der Baureihen DFS 4B+ sind allstromsensitive FI - Schutzschalter zur Erfassung von Fehlerströmen des Typs B. Die Geräte sind für den Einsatz in ein – und mehrphasigen Wechselstromnetzen vorgesehen. Sie sind nicht zum Einsatz in Gleichstromnetzen bestimmt. Sie bestehen aus einem netzspannungsunabhängigen Teil zur Erfassung von sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen mit der Bemessungsfrequenz 50 Hz (Bemessungsfrequenz 60 Hz bei DFS 4B+ … F60) sowie einem netzspannungsabhängigen Teil zur Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 20 kHz. Um über den gesamten erfassten Frequenzbereich Schutz bei indirektem Berühren mit einer maximalen Berührspannung von 50 V bzw. 25 V sicherzustellen, muss daher der Erdungswiderstand < 119 Ohm bzw. < 59 Ohm sein. Für Frequenzen > 1 kHz liegt der Auslösestrom für den DFS 4B+ mit einem Bemessungsfehlerstrom von 30mA, 100mA und 300mA unterhalb von 420 mA, so dass in diesem Frequenzbereich, in dem die gängigen Schaltfrequenzen von Frequenzumrichtern liegen, ein gehobener vorbeugender Brandschutz gewährleistet ist.
