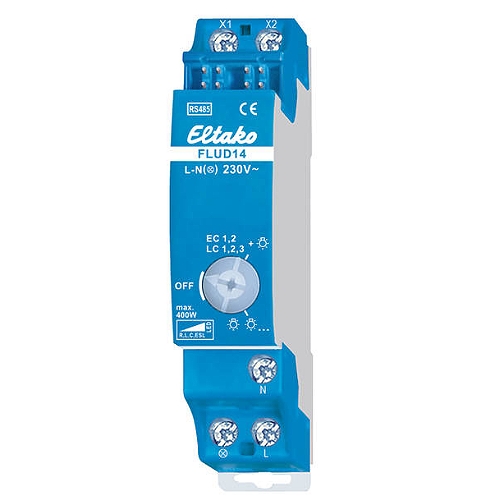

Leistungszusatz für Dimmschalter FUD14/800W, Power MOSFET bis 400W. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An die Universal-Dimmschalter FUD14/800W können Leistungszusätze FLUD14 angeschlossen werden, wodurch sich die Schaltleistung abhängig von den Lüftungsverhältnissen für eine Leuchte um bis zu 200W, für zusätzliche Leuchten um bis zu 400W, je Leistungszusatz erhöht. Die beiden Schaltungen für die Leistungserhöhung können mit mehreren FLUD14 gleichzeitig ausgeführt werden. Versorgungsspannung 230V. Keine Mindestlast erforderlich. Automatische elektronische Überlastsicherung und Übertemperaturabschaltung. Die Lampenart eines Leistungszusatzes FLUD14 kann in der Schaltung Leistungserhöhung mit zusätzlichen Leuchten von der Lampenart des Universal-Dimmschalters FUD14/800W abweichen. Dadurch ist es möglich kapazitive Lasten und induktive Lasten zu mischen. Leistungserhöhung für eine Leuchte in den Dimmschalter-Betriebsarten AUTO, LC4, LC5 und LC6. FUD14/800W: 1.-8. FLUD14 + je bis 200W*. Leistungserhöhung mit zusätzlichen Leuchten in den Dimmschalter-Betriebsarten AUTO, LC4, LC5 und LC6. FUD14/800W: 1.-7. FLUD14 + je bis 400W*. Die Schaltungsart eine Leuchte oder zusätzliche Leuchten wird mit einem Drehschalter auf der Frontseite eingestellt. Diese Einstellung muss mit der tatsächlichen Installation übereinstimmen, sonst könnte die Elektronik zerstört werden! Leistungserhöhung mit Leistungszusätzen FLUD14 für dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen in den Comfort-Einstellungen EC1, EC2, LC1, LC2 und LC3. Leistungserhöhung für eine Leuchte in den Einstellungen EC1, 2 sowie LC1, 2, 3. 1.- 8. FLUD14 + je bis 100W*. Leistungserhöhung mit zusätzlichen Leuchten in den Einstellungen EC1, 2 sowie LC1, 2, 3. 1.-8. FLUD14 + je bis 100W*. Diese Einstellung muss bei ESL und 230V-LED-Lampen auf der Frontseite eingestellt werden, wenn der FUD14/800W in den Comfort-Einstellungen EC1, EC2, LC1, LC2 oder LC3 betrieben wird. Auch bei Leistungserhöhung mit zusätzlichen Leuchten. Sonst könnte die Elektronik zerstört werden! *Es ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten.
